产品详情

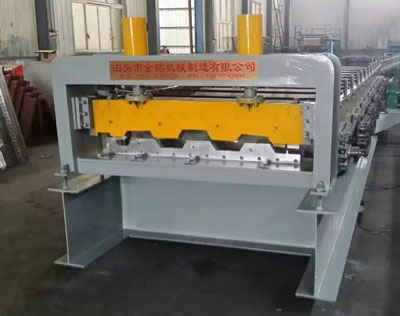

1025楼承板设备

全自动1025型楼承板设备主要特点:

1、适应主体钢结构施工的要求,能够在短时间内提供坚定的作业平台,并可采用多个楼层铺设压型钢板,分层浇筑混凝土板的流水施工。

2、在使用阶段楼承板作为混凝土楼板的受拉钢筋,也提高了楼板的刚度,节省了钢筋和混凝土的用量。

3、压型板表面压纹使楼承板与混凝土之间产生   大的结合力,使二者形成整体,配以加劲肋,使楼承板系统具有。

4、在悬臂条件下,楼承板仅作为   性模板。悬挑的长度可根据楼承板的截面特性来定。为了防止悬挑板的开裂,需在支座处依结构工程师的设计配上负筋。

1025楼承板压瓦机参数:

设备总长9.5m宽度1.4m高度1.3m

电机功率一个5.5Kw工作电压380V

生产速度810米/分宽度820mm

压型轴径20道 70mm辊轴 材质 45#钢调质

压型轮45#锻件,精车、磨光,表面镀硬铬

设备底架350号H钢 14mm厚侧板

传动方式1.5寸链条传动

液压剪断机3kw

剪切刀采用Cr12材质,经高温淬火而成,由三片刀组成

压板厚度0.5-1.2mm

随机附件上料架一套,一个操作柜,操作规程和使用说明书各两套

成型部分辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

工作流程(送毛坯料)开卷导向进料辊压成型定长切断成品出板

人工点固好工件,人工上卷,进入PLC操作页面按“启动”钮板材自动进入开始按设定的程序进行达到设定的尺寸后自行切断,此设备的自动压板成型完成。

进料导向平台主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

成型后切断系统切断系统由切断机架,切断模具,导向装置和切断油缸等组成。切断刀材料为钼钢淬火处理。
